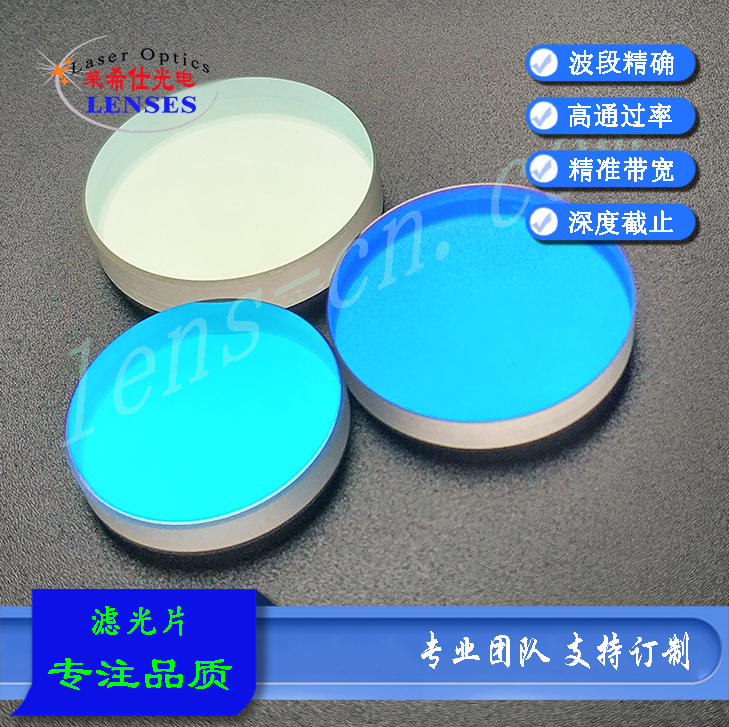

警用滤光片-应用：警用多波段光源专用。
警用滤光片-波段范围： 200nm～1100nm，从中波紫外至近红外。
警用滤光片-类型：硬膜干涉滤光片等光学光谱仪器主要使用以下几种光谱类型的硬膜干涉滤光片：
★带通型：Band Pass
Filters (BP)
光谱带宽系列: 15nm~100nm, 选定波段的光通过，通带以外的光截止。
★短波通型：Short Pass
Filters (SP)
短于选定波长的光通过，长于该波长的光截止。
★长波通型：Long pass
Filters (LP)
长于选定波长的光通过，短于该波长的光截止。
★反热滤光片：Hot Mirror
(HM)
透过可见光、反射近红外光（热光），常与光电接受器件、CCD等配合使用。
警用滤光片截止波长范围：
根据截止波长范围，滤光片分为两种类型：
(1) M型 远紫外--可见区(200nm-750nm, V* 200nm-700nm)用于以目视观察为主的仪器；
(2) N型 远紫外--近红外(200nm-1150nm)适用于目视观察、照相、CCD成像的仪器系统。
警用滤光片-背景截止深度：
根据背景截止深度，滤光片分为三个级别：
(1) 0.1%--0.01% (1E-3--1E-4)——适合于普通型仪器；
(2) 0.01%--0.001% (1E-4--1E-5)——适合于中高档仪器；
(3) 0.001%--0.0001% (1E-5--1E-6)—适合专业级高档仪器。
警用滤光片-适用光源类型：
根据光源功率大小，滤光片分为两大系列：
(1) P系列—滤光片适用于光源功率150W以下的光源系统（卤素灯、汞灯、金属卤化物灯）。
(2) Q系列—滤光片可在功率200W-400W的强光源（氙灯、汞灯、金属卤化物灯）系统中连续工作，不炸裂。
警用滤光片-结构尺寸：
常规尺寸 D10~D80
截止范围为紫外--近红外的滤光片，由三片或两片组成；
截止范围为紫外--可见区的滤光片，由两片或单片组成。
|
多波段硬膜干涉滤光片技术参数
|
|
主波长 nm
|
带宽系列 nm
|
截止范围
|
光源类型
|
外形尺寸mm
|
|
356
|
100、<10nm
|
M*
|
P、Q
|
20、25、30、50
|
|
400
|
20、30、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
410
|
20、30、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
420
|
20、30、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
430
|
20、30、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
445
|
20、30、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
450
|
20、30、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
470
|
25、30、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
480
|
25、30、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
485
|
15、25、35、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
490
|
15、25、35、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
495
|
15、25、35、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
505
|
15、25、30、35、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
510
|
15、30、35、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
520
|
15、30、35、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
525
|
15、30、35、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
530
|
20、30、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
540
|
20、30、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
550
|
20、30、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
555
|
20、30、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
570
|
20、30、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
590
|
20、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
610
|
25、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
620
|
25、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
630
|
25、35、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
650
|
25、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
680
|
25、40、<10nm
|
M、N
|
P、Q
|
20、25、30、50
|
|
300～400
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
320～410
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
380～430
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
380～450
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
380～500
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
400～600
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
410～700
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
400～2000
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
450～2000
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
500～2000
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
600～2000
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
700～2000
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
800～2000
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
900～2000
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
1000～2000
|
|
M、N
|
P、Q
|
20、25、30、50
|
|
400～700
|
反热滤光片
|
P、Q
|
25、30、50
|
举例:
|
